是否可以将英特尔® Server Board S2600WF 的所有外围组件互连高速* （PCIe*） 通道与一个处理器一同使用？
内容类型: 产品信息和文件 | 文章 ID: 000090009 | 上次审核日期: 2023 年 07 月 21 日
支持知识库
说明
无法确定仅使用一个 CPU 是否在 S2600WFTR 电路板上打开所有 PCIe* 通道。
解决方法
服务器主板提供三个识别为：Riser 插槽 1、转接卡插槽 2 和 Riser 插槽 3 的提升卡插槽。两个安装的处理器支持每个提升卡插槽的 PCIe 总线通道。
- 转接卡插槽 1：X24 PCIe* 3.0
- X16 PCIe* - CPU 1
- X8 PCIe* - CPU 2
- 转接卡插槽 #2：X24 PCIe* 3.0
- X24 PCIe* - CPU #2
- 转接卡插槽 #3：X12 PCIe* 3.0
- X8 PCIe* - CPU 2
- X4 PCIe* - DMI
注：使用 Riser 插槽 2 和转接卡插槽 3 以及安装在 Riser 插槽 1 中的 2U 转接卡的底部插件卡时，需要配置双处理器。

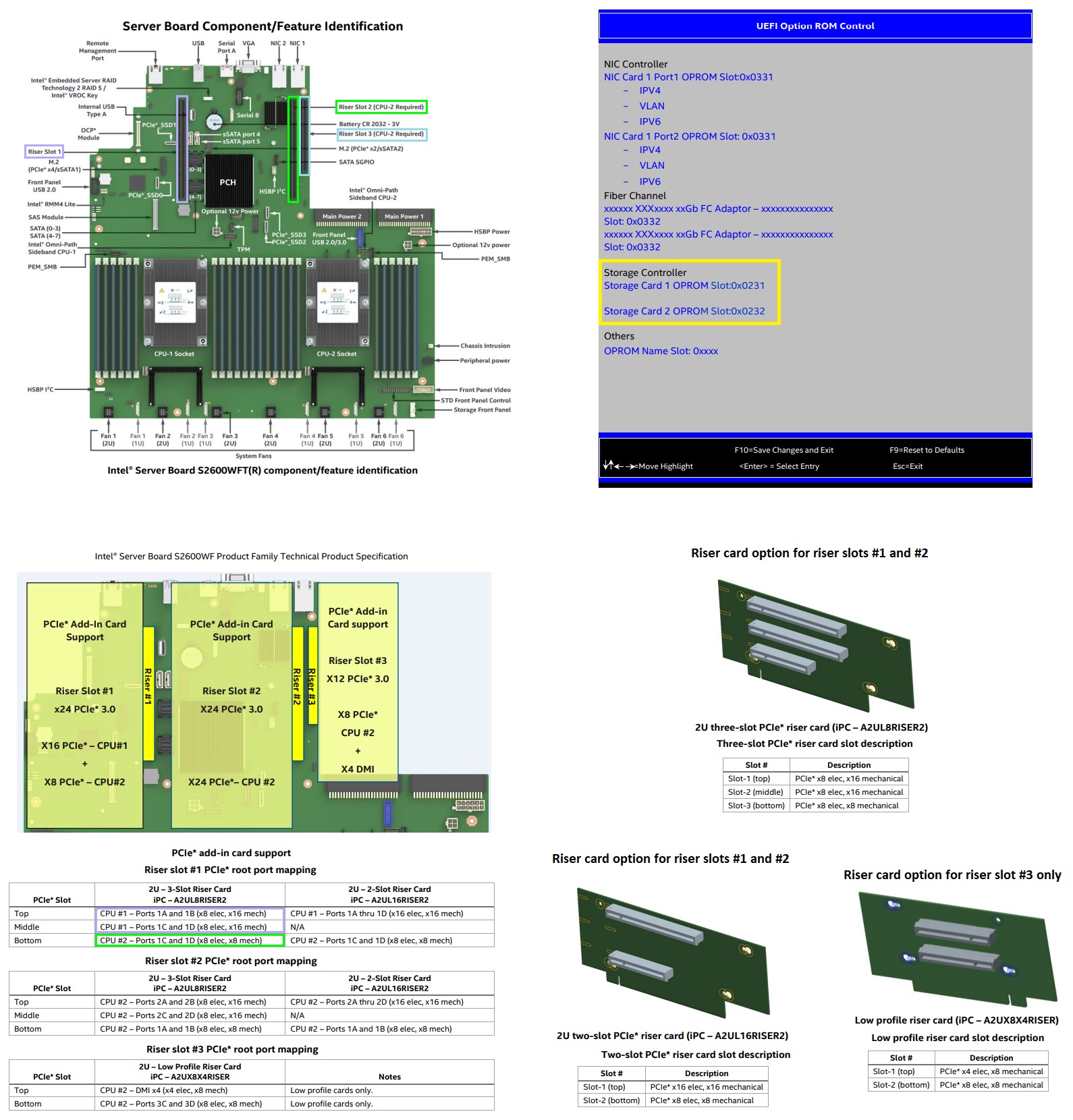

下图显示了此信息：
其他信息：
可在“ 技术产品规格”部分（名为 PCIe* 外接卡支持）中找到英特尔® Server Board S2600WF 的转接卡根端口映射。
可在 配置指南 中找到用于英特尔® Server Board S2600WF 的转接卡，该章节命名为 1U/2U PCIe* 提升卡附件/备用 FRU 选项 表，名为 2U 转接卡选项。
在英特尔® Server Board S2600WF 的系统 BIOS 中必须显示 RAID 控制器卡的位置，可在 BIOS 设置实用程序用户指南 中找到，该指南适用于支持英特尔®至强可扩展处理器家族的英特尔® Server Board S2600 家族，该章节名为 UEFI Option ROM Control。
