处理器支持 英特尔® Server Board D50TNP1SB
内容类型: 安装与设置 | 文章 ID: 000059184 | 上次审核日期: 2021 年 05 月 12 日
支持知识库
该英特尔® Server Board D50TNP1SB 包括两个插槽 P4 LGA4189 处理器插槽，与第三代英特尔® 至强®可扩展处理器家族兼容。
本文提供关于处理器散热器、热设计功耗 （TDP） 和人口规则的信息，包括处理器家族概述。
| 注意 | 上一英特尔® 至强®处理器和英特尔® 至强®可扩展处理器家族及其支持的处理器散热器与本文档中描述的服务器主板不兼容。 |
处理器散热器模块 （PHM） 装配和处理器插槽装配
这一代服务器系统要求将处理器预组装到散热器上，然后再安装到服务器主板上。
处理器散热器组件通常称为处理器散热器模块或 PHM。该装配体安装在服务器主板上的处理器插槽组件（称为加载机制）上。
| 注意 | 下图识别处理器散热器模块 （PHM） 组件，而不是处理器安装过程。 |
PHM 组件和处理器插槽参考图
| 注意 | 有关处理器装配和安装说明的详细信息，请参阅 英特尔® 服务器 D50TNP 产品家族 集成和服务指南。 |
处理器散热器（风冷）
英特尔® 服务器 D50TNP 家族支持 1U 高散热器和 2U 高散热器，如下图所示。计算模块使用 1U 高散热器。即使存储模块是一个 2U 高模块，它还是使用 1U 高散热器。管理模块和加速器模块使用 2U 高散热器。
如以下数字所示，有两种类型的 2U 散热器和三种类型的 1U 散热器：
- 前散热器
- 后散热器
- 增强型卷风冷却 （EVAC） 散热器（仅适用于前位置）
前散热器类型用于 CPU 0，后散热器类型用于 CPU 1。这些数字中的爆炸式视图显示了差异。后散热器类型具有更多散热散热片。
| 注意 | 散热器不可互换。必须遵循上述说明。 |

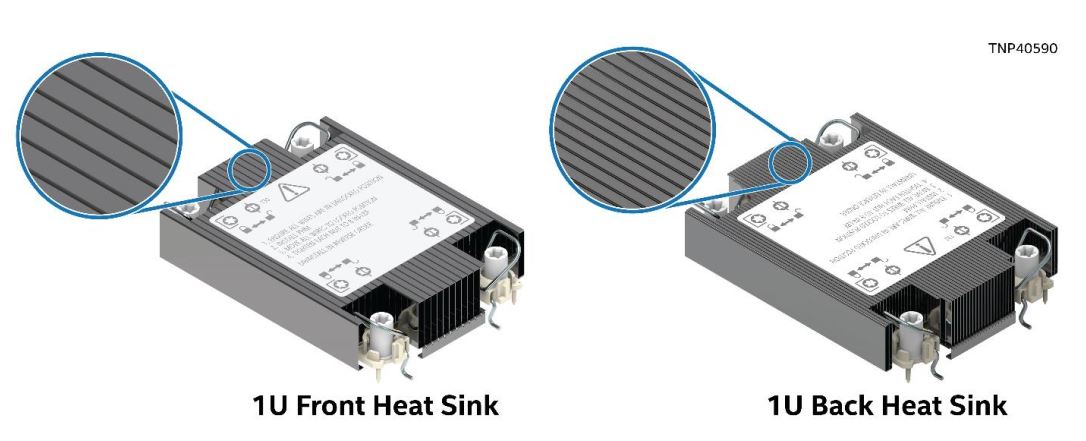

1U 支持的常规处理器散热器
EVAC 散热器仅在 CPU 0 的前面使用。支持 EVAC 散热器的计算模块使用 CPU 1 的标准背散热器。

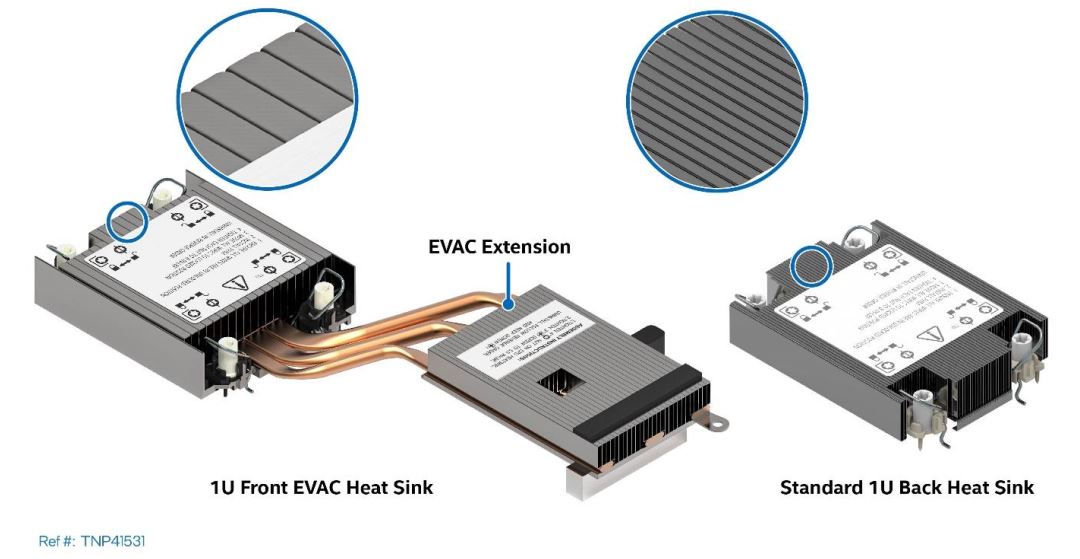

1U 支持的 EVAC 处理器散热器

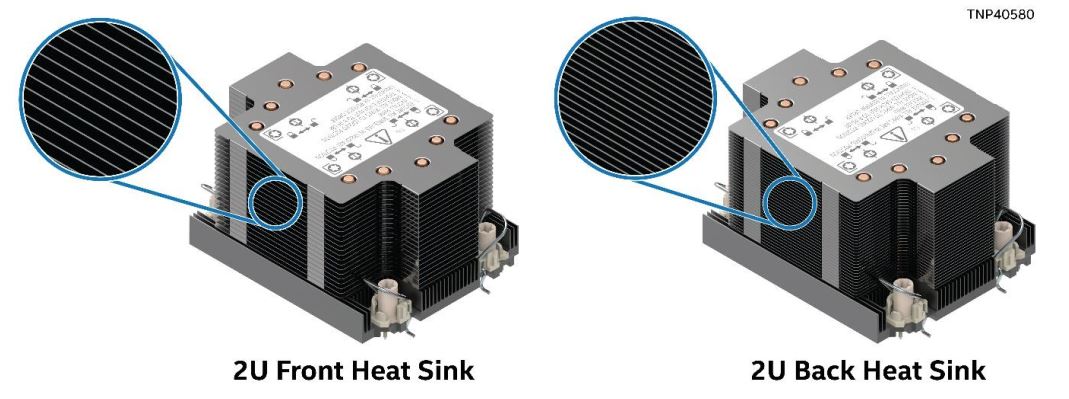

2U 支持的处理器散热器
下图显示了安装了 1U 前端和后端散热器的模块。仅显示 1U 标准前散热器和 1U 后散热器。但是，该理念适用于使用 1U EVAC 前散热器和 1U 后散热器或 2U 前散热器和 2U 后散热器的模块。

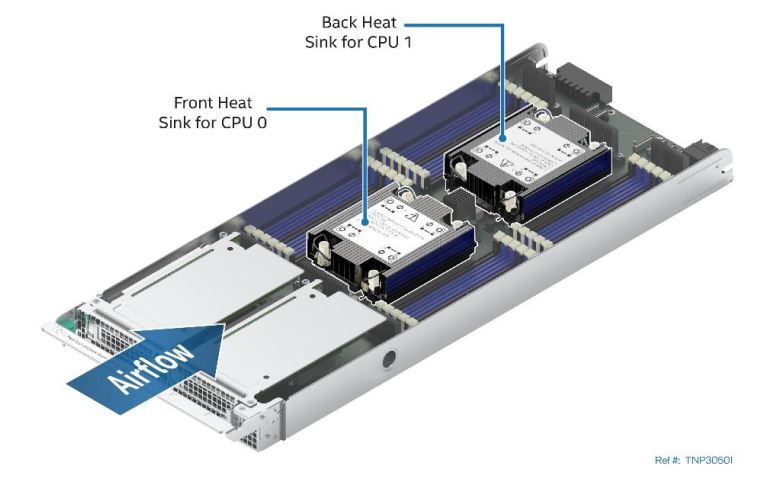

安装在模块中的 1U 散热器
处理器散热设计功耗 （TDP） 支持
为保证基于 D50TNP 英特尔® Server System的最佳操作和长期可靠性，处理器必须保持在定义的最小和最高外壳温度 （TCASE） 规格范围内。
安装在英特尔® D50TNP 模块中时，英特尔® Server Board D50TNP 家族支持的最大处理器 TDP 高达（包括 270 W）。根据系统模块和配置，英特尔® Server System D50TNP 可能支持最高（包括 270 W）的 TDP。有关详细信息，请参阅 英特尔®服务器 D50TNP 产品家族技术产品 规格附录 E 。
处理器家族概述
英特尔英特尔® Server Board D50TNP 家族支持第三代英特尔® 至强®可扩展处理器家族。产品系列中的处理器货架标识如下图所示。
第三代英特尔® 至强®可扩展处理器标识
| 注意 | 支持的第三代英特尔® 至强®可扩展处理器 SKU 不得以 （H）、（L） 或 （U） 结尾。支持所有其他处理器 SKUS。 |
| 特征 | 铂金 8300 处理器 | 金牌 6300 处理器 | 金牌 5300 处理器 | 银牌 4300 处理器 |
| 英特尔®超级通道互联（英特尔® UPI）链接数 | 3 | 3 | 3 | 2 |
| 英特尔® UPI 速度 | 11.2 GT/s | 11.2 GT/s | 11.2 GT/s | 10.4 GT/s |
| 支持的拓扑 | 2S-2UPI 2S-3UPI | 2S-2UPI 2S-3UPI | 2S-2UPI 2S-3UPI | 2S-2UPI |
| 节点控制器支持 | 不 | 不 | 不 | 不 |
| 处理器 RAS 功能 | 先进 | 先进 | 先进 | 标准 |
| DDR4 集成内存控制器 （IMC） 数 | 4 | 4 | 4 | 4 |
| # DDR4 通道 | 8 | 8 | 8 | 8 |
| 英特尔®睿频加速技术 | 是的 | 是的 | 是的 | 是的 |
| 英特尔®超线程技术（英特尔®超线程技术） | 是的 | 是的 | 是的 | 是的 |
| 英特尔® Advanced Vector Extensions 512 （英特尔® AVX-512） ISA 支持 | 是的 | 是的 | 是的 | 是的 |
| 英特尔® AVX-512 - 512b FMA 单元数 | 2 | 2 | 2.0 | 2 |
| PCIe* 通道数 | 64 | 64 | 64 | 64 |
| 英特尔® Volume Management Device （英特尔® VMD） 2.0 | 是的 | 是的 | 是的 | 是的 |
| 笔记 | 特性可能因处理器 SKUS 而异。 参阅第三代英特尔® 至强®可扩展处理器规格表和产品简介了解更多信息。 |
