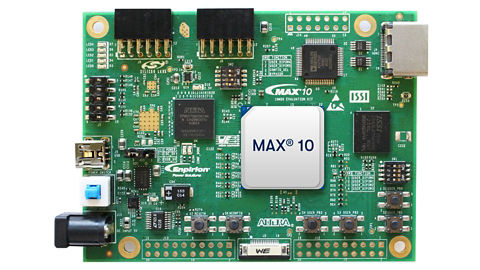

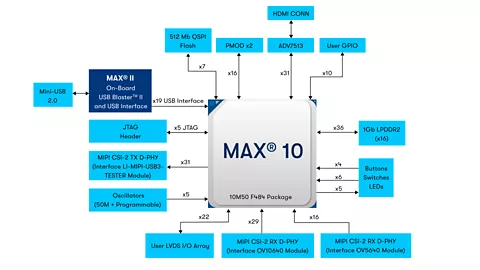

MAX® 10 FPGA 10M50 评估套件
MAX® 10 FPGA 10M50 评估套件提供了一个易于使用的平台，用于评估 MAX® 10 FPGA 技术。
您可以使用该套件：
- 开发面向 10M50D 和 F484 封装 FPGA 的设计。
- 针对FPGA内的 MIPI RX 或 TX 实施，验证 MIPI CSI-2 无源 D-PHY 解决方案（MIPI 摄像头和 IP 单独出售）。
- 使用板载 HDMI 输出功能演示视频应用。
- 以 200 MHz 的性能将 FPGA 连接到 LPDDR2 内存。
- 读写到 FPGA 的 NOR 闪存。
- 使用贯穿导孔通过单端用户 I/O 或 LVDS I/O 桥接到外设。
- 测量 FPGA 功耗 (VCC_CORE)。
- 重新使用套件的 PCB 电路板和原理图，作为您的设计的模型。
表 2.开发套件内容和功能
包括的内容 |
|
|---|---|
设备 |
MAX® 10 FPGA（10M50，双电源，484 引脚 FBGA ） |
功能和连接器 |
通信端口
板载时钟电路
|
通用输入/输出 |
常规单端贯穿导孔 (2x5) 常规 LVDS 贯穿导孔（2x9 LVDS 对，加上两个时钟对） 五个绿色的用户定义的 LED 四个用户定义的按钮 三个用户 DIP 开关 |
显存 |
内存设备
|
线缆和适配器 |
三个黄色开机 LED 指示灯 适用于板载 Altera® FPGA下载电缆 II 和 5 伏/1 安电源负荷的 USB Y 电缆（USB A 型到 mini B 型） 支持直流电源适配器可选件（5 伏电源和电源线单独出售） |
表 3.文档
文档 |
说明 |
版本 |
|---|---|---|
有关评估板硬件和可选配件（例如，MIPI 摄像头）的信息 |
1 |
|
PCB 示意图，主板修订版 A |
答1.2 |
|
安装程序包 DK-DEV-10M50F484-B （v22.1std 或更高版本） |
完整安装所有文件，包括用户手册、BOM、布局图、PCB、示意图和其他文档或文件 |
|
