英特尔® Virtual RAID on CPU （英特尔® VROC） 硬件密钥安装指南

英特尔® Virtual RAID on CPU （英特尔® VROC） 是一种企业级的 RAID 解决方案，可充分发挥 NVMe* 固态盘的性能。英特尔® VROC由英特尔® 至强®可扩展处理器中名为 英特尔® Volume Management Device （英特尔® VMD） 的功能来启用，该功能是 CPU PCIe 根复合体内的一个集成控制器。NVMe* 固态盘直接连接到 CPU，从而实现快速存储设备的全部性能潜力。英特尔® VROC在具备这些优势的同时免除了置于驱动器与 CPU 之间的传统硬件 RAID 主机总线适配器 （HBA） 卡的复杂性、成本和功耗。

英特尔® VROC硬件密钥用于在支持 英特尔® VROC 的系统上启用不同的 RAID 功能。硬件密钥是作为获取英特尔® VROC许可的机制提供的选项之一。有关英特尔® VROC许可证的更多详细信息，请参阅 英特尔® Virtual RAID on CPU （英特尔® VROC） SKU 和许可。

英特尔® VROC硬件密钥插入主板标头，以启用所需的英特尔® VROC功能集。有两种类型的英特尔® VROC硬件密钥：

要正确安装 英特尔® VROC 硬件密钥，请按照以下步骤作。

步骤 1.准备服务器

1. 遵守 针对您的服务器主板和机箱的所有安全和 ESD 预防措施。如果您使用的是英特尔®服务器主板，请查看以下 安全和法规遵从性信息，否则请参阅您的平台 OEM 文档。
2. 如果服务器系统正在运行，请关闭与其连接的所有外围设备的 电源 ，关闭服务器的 电源 ， 然后断开 与服务器的交流电源线。
3. 卸下 机箱盖。有关说明，请参阅您的服务器机箱文档。

步骤 2.安装 英特尔® VROC 硬件密钥

1. 小心地从包装中 取出 英特尔® VROC硬件密钥。
2. 找到 服务器主板上的 SATA RAID 或 英特尔® VROC 接口。如果您面向服务器的正面，接头通常位于主板上的 SATA 端口附近。
   • 连接器接头由四个引脚组成。请参考您的服务器主板文档以确认接头的位置。

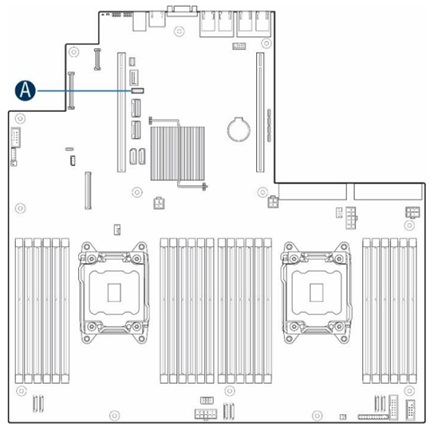

   • 下图显示了典型服务器主板上 英特尔® VROC 硬件密钥标头的位置示例。字母 A 表示英特尔® VROC硬件密钥标头的位置。服务器主板上密钥标头的位置可能会有所不同。




   英特尔® VROC硬件密钥在服务器主板上的位置

3. 小心地 拿起 英特尔® VROC硬件密钥。 匹配 钥匙和连接器方向， 然后按下 以安装




   在服务器主板接头上安装 英特尔® VROC 硬件密钥

步骤 3.完成硬件

1. 在 服务器机箱内重新安装需要卸下的所有组件。请参考您的服务器主板或机箱文档以获取说明。
2. 安装 服务器机箱盖并 连接 交流电源。
3. 在开机自检期间观察开机屏幕，查看要按的 Ctrl + <字母>组合键。按此控制键组合进入 英特尔® VROC BIOS 控制台设置实用程序并配置 RAID 卷。

删除 英特尔® VROC 硬件密钥

如果需要删除 英特尔® VROC 硬件密钥，请使用以下说明：

1. 按照 上述 准备服务器 步骤中的说明进行作。
2. 用手指握住拉环，然后小心地从服务器主板接头中拔出英特尔® VROC硬件密钥。




   从服务器主板接头中卸下英特尔® VROC硬件密钥

3. 按照 上述 完成硬件 步骤中的说明进行作。
